盤扣式腳手架的新標準是怎樣的?

日期:2022/12/21 11:21:47 標簽:盤扣式腳手架的新標準是怎樣的?

為發展建筑材料行業市場,進一步規范承插型盤扣式腳手架的設計、安裝與拆除、使用和管理,2021年8月住建部發布《建筑施工承插型盤扣式鋼管腳手架安全技術標準》JGJ/T231-2021(以下簡稱《標準》),并規定該《標準》于2021年10月1日起實施,原行業標準《建筑施工承插型盤扣式鋼管支架安全技術規程》同時廢止。那么,新規《標準》到底修訂了哪些內容?在實施過程需要哪幾個方面?,今天五恒模架小編教大家讀懂《標準》規范。

一、明確用途分類

《標準》明確了承插型盤扣式鋼管腳手架根據用途分為支撐腳手架和作業腳手架。

支撐腳手架主要支承于地面或結構上,為建筑施工提供支撐,包括混凝土施工用的模板支撐腳手架和結構安裝支撐架,都可以簡稱為“支撐架”,可承受各種荷載,具有安全防護功能。

作業腳手架主要支承于地面、建筑物上或者附著于工程結構上,為建筑施工提供作業平臺與安全防護等,就稱之為作業架。

二、修改荷載系數

新《標準》中修改了盤扣架的荷載分項系數,一般作用于腳手架上的荷載可以分為永久荷載和可變荷載,在荷載標準值中,支撐架永久荷載標準取值應符合下列規定:

1. 架體自重G1標準值可按實際重量取值;

2. 模板自重G2標準值應根據混凝土結構模板設計圖紙確定;

3. 肋形樓板及無梁樓板的模板自重標準值可按表4.2.1的規定確定。


三、增加結構系數

《標準》增加了結構重要性系數及承載力設計值調整系數。根據立桿外徑的大小,將腳手架分為了標準型(B型)和重型(Z型),桿端扣接頭與連接盤的插銷連接錘擊自鎖后不應拔脫,在搭設腳手架時,宜采用不小于0.5kg的錘子敲擊插銷頂面不少于2次,直至插銷銷緊,銷緊后應再次擊打,插銷下沉量不應大于3mm。

腳手架結構設計應根據腳手架種類、搭設高度和荷載采用不同的安全等級,腳手架安全等級劃分應該符合表3.0.4的規定。

注:支撐腳手架的搭設高度、荷載設計值中任一項不滿足安全等級為二級的條件是,其安全等級均劃為一級。

腳手架結構重要性系數應符合表3.0.5規定取值。

四、修改計算公式

《標準》修改了支撐架立桿計算長度公式,規定支撐架立桿幾何長細比不得大于150.作業架立桿幾何長細比不得大于210,其他桿件中的受壓桿幾何長細比不得大于230,受拉桿件幾何長細比不得大于350。

1. 立桿軸向力設計值應按下列公式計算:

不組合風荷載時:N = rG∑NGk+ rQ ∑NQk (5.3.1-1)

組合風荷載時: N = rG ∑NGk + 0.9 rQ ∑NQk (5.3.1-2)

式中:rG ——永久荷載分項系數;
rQ ——可變荷載分項系數;
N——立桿軸向力設計值(kN);
∑NGk——永久荷載標準值產生的立桿軸向力總和(kN);
∑NQk——可變荷載標準值產生的立桿軸向力總和(kN)。

2. 立桿計算長度應按下列公式計算,并應取其中的較大值:

l0 = βHηh (5.3.2-1)

l0 = βHγh '+ 2ka (5.3.2-2)

式中:l0——支架立桿計算長度(m);
a——可調托撐支撐點至頂層水平桿中心線的距離(m),滿堂作業架取 0;
h——架體步距(m),取最大值; h′——架體頂層步距(m);
η——立桿計算長度修正系數,h=0.5m 或 1.0m 時,取值 1.5;h=1.5m時,取值 1.05;
γ——架體頂層步距修正系數,h′=1.0m 或 1.5m 時,取值 0.9;h′=0.5m時,取值 1.5;

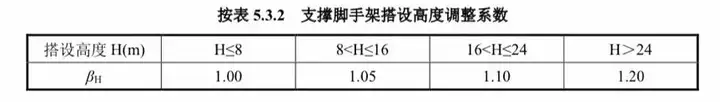

βH——支撐架搭設高度調整系數,按表 5.3.2 采用;
k——支撐架懸臂端計算長度折減系數,取值 0.6。



3. 立桿穩定性應按下列公式計算:

式中:Mw——立桿段由風荷載設計值產生的彎矩(kN·m ),按本標準式 (5.4.2-2)計算;
f——鋼材的抗拉、抗壓和抗彎強度設計值(N/mm2),按本標準附錄 B 表B.0.1 采用;
φ——軸心受壓構件穩定系數,根據立桿長細比λ= l0 / i 按本標準附錄 C 取值;
W——立桿的截面模量(mm3),按本標準附錄 B 表B.0.2 采用;A——立桿的橫截面面積(mm2),按本標準附錄 B 表B.0.2 采用。

3. 支撐架應按混凝土澆筑前和混凝土澆筑時兩種工況進行整體抗傾覆計算,整體抗傾覆穩定性應按下式計算:

MR≥ γ0 MT

式中:MR——設計荷載下腳手架抗傾覆力矩(kN·m ); MT——設計荷載下腳手架傾覆力矩(kN·m ); γ0——腳手架結構重要性系數。

五、修訂構造要求

《標準》修訂了支撐架的斜桿布置構造要求。規定腳手架的豎向斜桿不應采用鋼管扣件,當標準型(B 型)立桿荷載設計值大于 40kN,或重型(Z 型)立桿荷載設計值大于 65kN 時,腳手架頂層步距應比標準步距縮小 0.5m。對標準步距為 1.5m 的支撐架,應根據支撐架搭設高度、支撐架型號及立桿軸向力設計值進行豎向斜桿布置,豎向斜桿布置型式選用應符合表 6.2.2 的要求。

此外,還對腳手架的安裝與拆除、檢查與驗收、安全管理與維護等進行了進一步的規范,2021版《標準》的發布不僅為建筑施工過程中腳手架提供了行業指導,更為腳手架原材料市場提供了標準,規范行業發展秩序。
